13. diel - Pestrý šatník Raspberry Pi - Prehľad HAT modulov
V predchádzajúcej lekcii, Raspberry pi - Senzor vlhkosti pôdy , sme si k Raspberry Pi pripojili senzor vlhkosti pôdy.
V dnešnej lekcii trochu neobvykle budeme hovoriť o všetkých zaujímavých klobúkoch (HAT) pre naše Raspberry Pi. Raspberry Pi má v tomto ohľade veľmi pestrý šatník 🙂 Tak sa naň poďme pozrieť.
Čo je Raspberry Pi HAT?
Raspberry Pi HAT sú rozširujúce moduly pre Raspberry Pi. K Raspberry Pi ľahko pridávajú funkcie, ako sú svetlá, motory, senzory a ventilátory bez spleti káblov.
Zapojenie Rapberry Pi HAT
Všetky Raspberry Pi HAT majú jednu vec spoločnú. Sú primárne tvorené pre jednoduché zapojenie. Stačí ich iba nasadiť na Raspberry Pi tam, kde má všetky svoje piny. Raspberry Pi HAT zaberie všetky piny, ale zároveň má piny vlastné, na ktoré ide pripojiť ďalšie HAT alebo iné zariadenie rovnako, ako by sme ich pripájali priamo na Raspberry Pi.

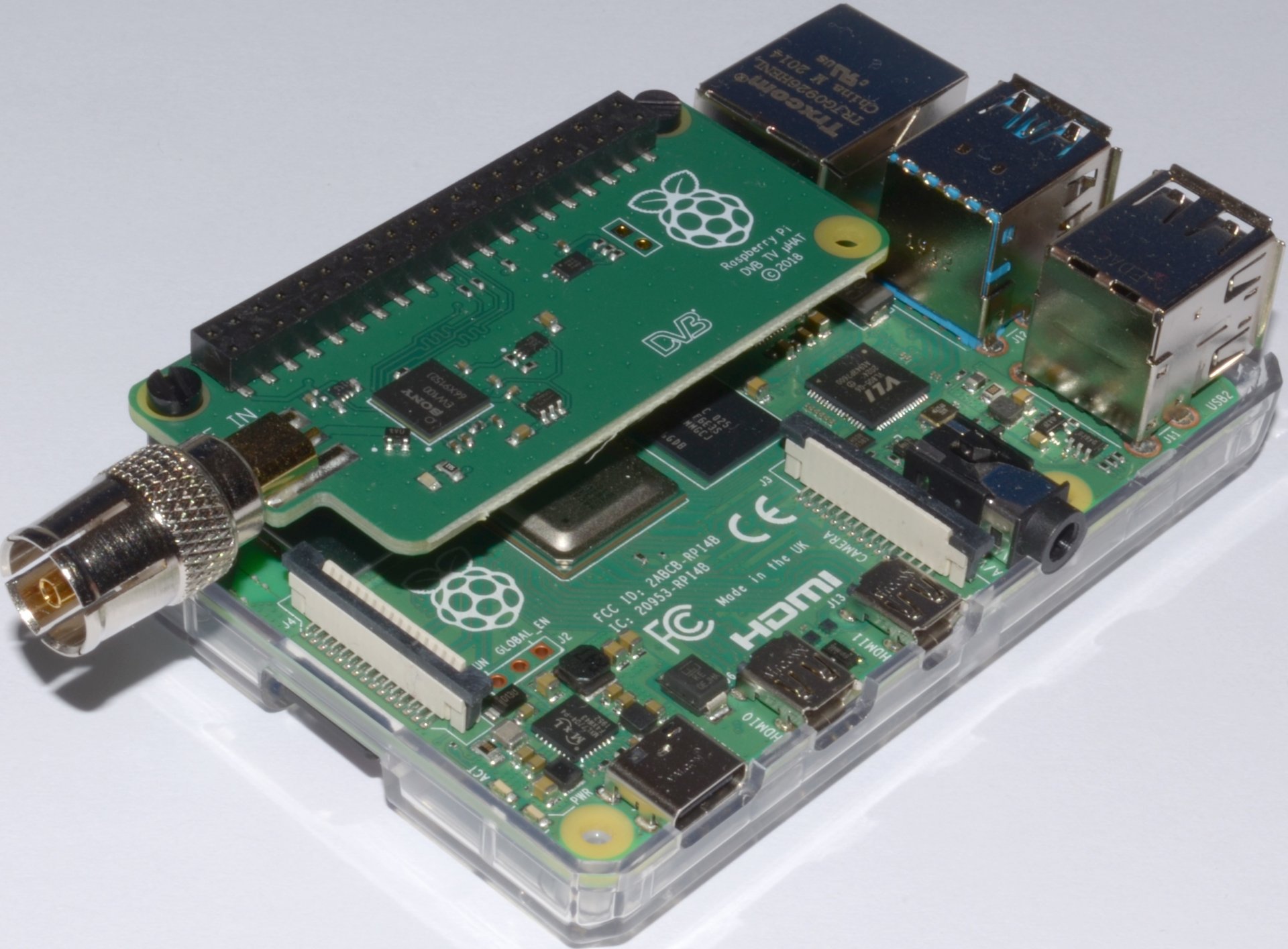

Raspberry Pi TV HAT
Prvý kúsok čo tu máme je televízny klobúk. Tento klobúk na Raspberry Pi umožňuje pripojiť televízny kábel k nášmu Raspberry Pi a používať ho ako set-top box. Podporuje dokonca aj novšie vysielanie DVB-T2. Ako to celé funguje si povieme v jednej z nadchádzajúcich lekcií.
Raspberry Pi TV HAT sa pohybuje bežne okolo 600, - Sk.
Kúpiť ho možno napríklad tu.

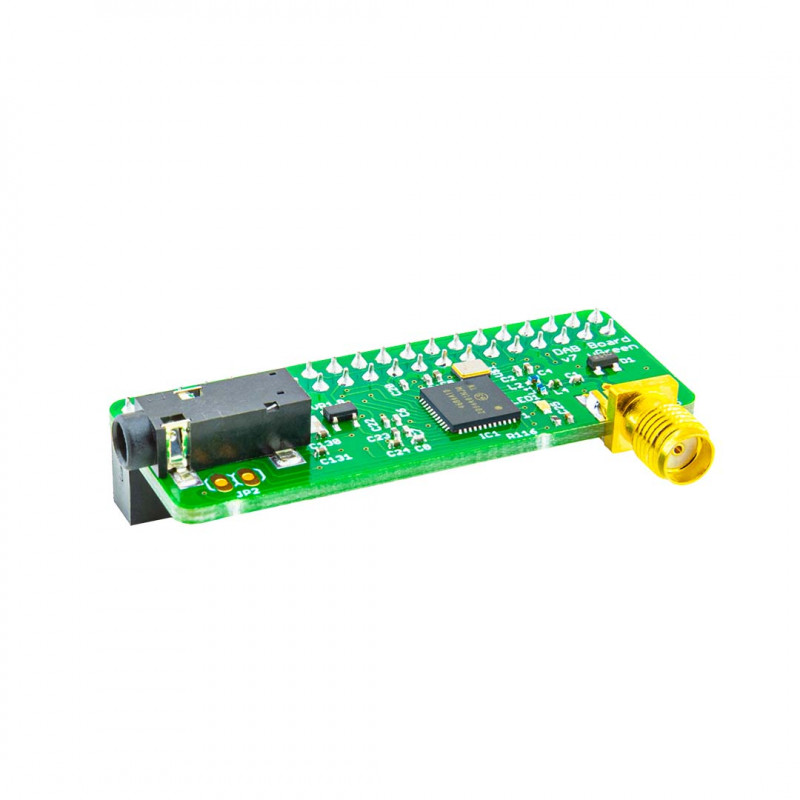

Raspberry Pi DAB HAT
Rovnako ako máme TV klobúk, máme aj DAB klobúk. DAB alebo digitálne pozemné rozhlasové vysielanie. Tento klobúk nám umožní počúvať rádio a hlavne pracovať s jeho vysielaním pomocou nášho Raspbery Pi. Modul je dodávaný samostatne bez antény. Rádiový klobúk od spoločnosti uGreen nám potom dovoľuje veľmi jednoduché nastavenie, vytvorenie mapy staníc v okolí a pomoc so správnym umiestnením vonku či vo vnútri. To nám môže uľahčiť prácu s našimi budúcimi projektmi, kde tento klobúk budeme využívať.
Raspberry Pi DAB HAT si môžeme zaobstarať za cenu okolo 1000, - Sk, napríklad tu.

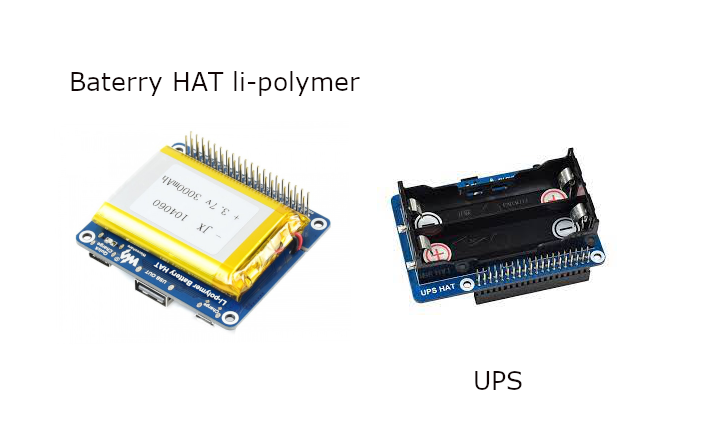

Rapberry Pi Battery HAT
Keď sa jedná o napájanie, väčšina ľudí používa Raspberry Pi ako neprenosný stolný počítač. Buď k televízii ako multimediálne centrum alebo napríklad (ako ja) na vlastné menšie projekty. Ale čo keď nám vypadne elektrina a chceme aby náš IOT systém postavený na Raspberry Pi stále fungoval? Alebo jednoducho chceme Raspberry Pi prenášať? Napríklad si môžeme chcieť vyrobiť vlastný Raspberry Pi mobil a mobil je prenosné zariadenie. Preto si zaobstaráme napájací klobúk.
Tento klobúk umožnuje aby buď Raspberry Pi fungovalo bezdrôtovo priamo na batérii, alebo keď sa odpojí zdroj energie, aby Raspberry Pi prešlo na takzvaný UPS – záložný zdroj energie, a neohrozilo sa tak nič čo na ňom beží.
Energiu môže napájací klobúk brať buď zo špeciálnych ceruzkových dobíjacích batérií alebo napríklad klasické lítium-polymér batérie. Lítium-polymér batéria je podobná batérii využívané v telefónoch. Častou výhodou napájacieho klobúka je aj dobíjanie za chodu. Klobúk zvládne zároveň dodávať energiu Raspberry Pi a zároveň sa rýchlonabíjať pomocou usb-c.
Raspberry Pi Battery HAT aj s lítium-polymér batériou možno kúpiť napríklad tu.
UPS Battery HAT potom napríklad tu.
Cenovo sa Raspberry Pi Battery HAT pohybuje okolo 600, - Sk.

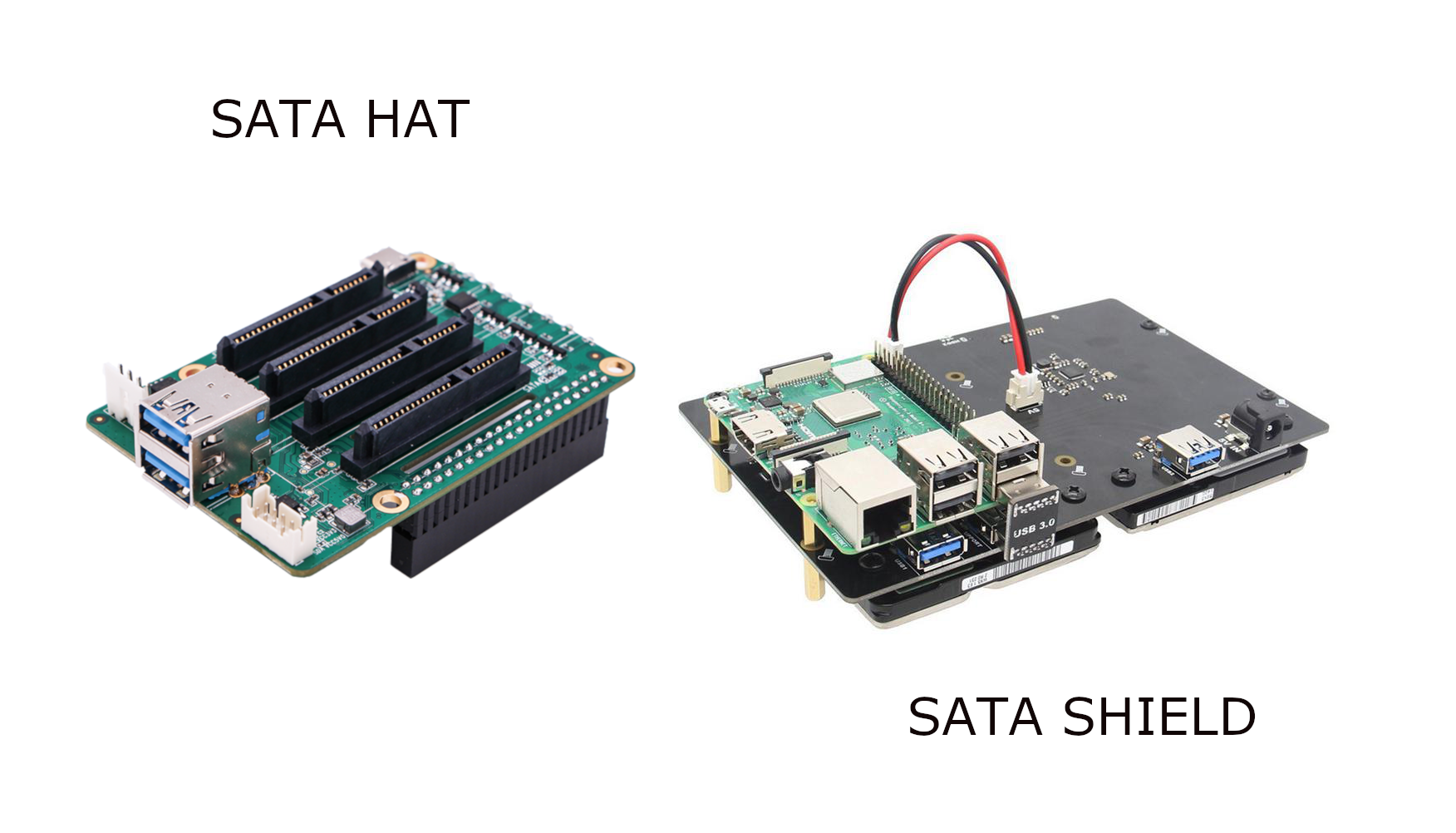

Raspberry Pi SATA HAT
Premýšľali ste niekedy na rozšírením pamäte Raspberry Pi? Tento klobúk pridáva Raspberry Pi možnosť pripájať SATA disky. Náš Diskový klobúk povoľuje pripojiť až 4 disky. Disky potrebujú vlastný zdroj napájania, a máme rôzne spôsoby ako k Raspberry Pi disky pripojiť. Jedným z nich je napríklad Shield. Shield je niečo podobné ako HAT, len sa k Raspberry Pi pripája iným spôsobom.
Rapberry Pi SATA Shield môžete nájsť tu.
Raspberry Pi SATA HAT potom tu.
K tomuto Shieldu môžeme pripojiť iba jeden disk, tomu ale tiež zodpovedá cena, ktorá je 1000, - Sk.
Raspberry Pi SATA HAT potom zaobstaráte za cenu 2000, - Sk.

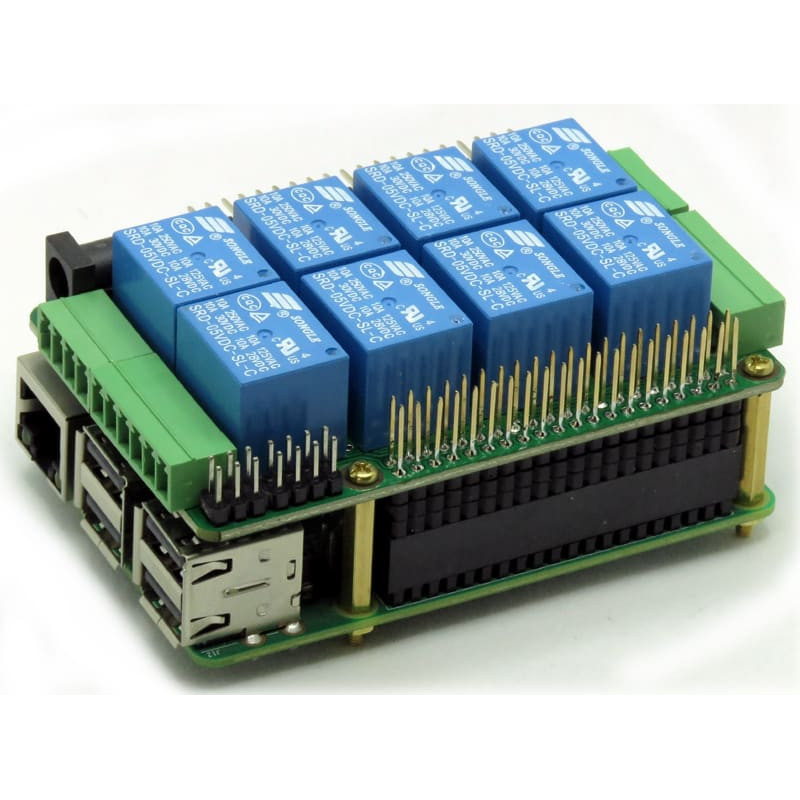

Rapberry Pi Automation HAT
Automatizačné klobúky sú klobúky určené čisto pre rozšírenie funkcií Raspbery Pi. Keby sme chceli k Raspberry Pi pripojiť celú našu domácnosť, môžeme si zaobstarať klobúk s 8 relé na ovládanie žalúzií, zavlažovacieho systému, diód, žiaroviek atď. Tieto klobúky sa často využívajú práve pre chytré domácnosti alebo masívne testovanie našich projektov.
Raspberry Pi Automation HAT začína cenou zhruba na 600, - Sk, a možno ich zaobstarať tu.

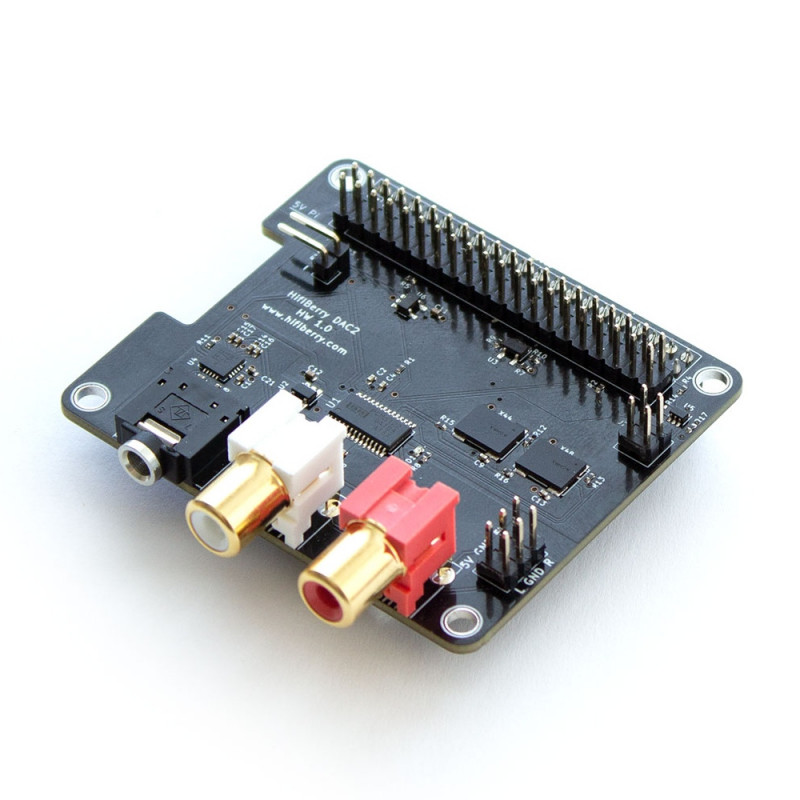

Raspberry Pi Audio HAT
Dostávame sa k hudbe. Aj muzikanti sú často domáci majstri, a preto nie je divu že máme veľa Raspberry Pi Audio príslušenstvo. Často sa jedná o mikrofóny, reproduktory, zosilňovače, alebo to najhlavnejšie, zvukové karty. Značka HiFiBerry má množstvo zaujímavých zvukových kariet prispôsobených práve pre Raspberry Pi. Tieto zvukové klobúky nám dovoľujú prehrávať vysoko kvalitný zvuk a pracovať s ním iba pomocou nášho Raspberry Pi. Môžeme si vyrobiť vlastný mixážny pult alebo napríklad efekt pre našu elektrickú gitaru.
Cena Raspberry Pi Audio HAT sa bežne pohybuje okolo 1200, - Sk.
Raspberry Pi Audio HAT potom môžeme nájsť tu.

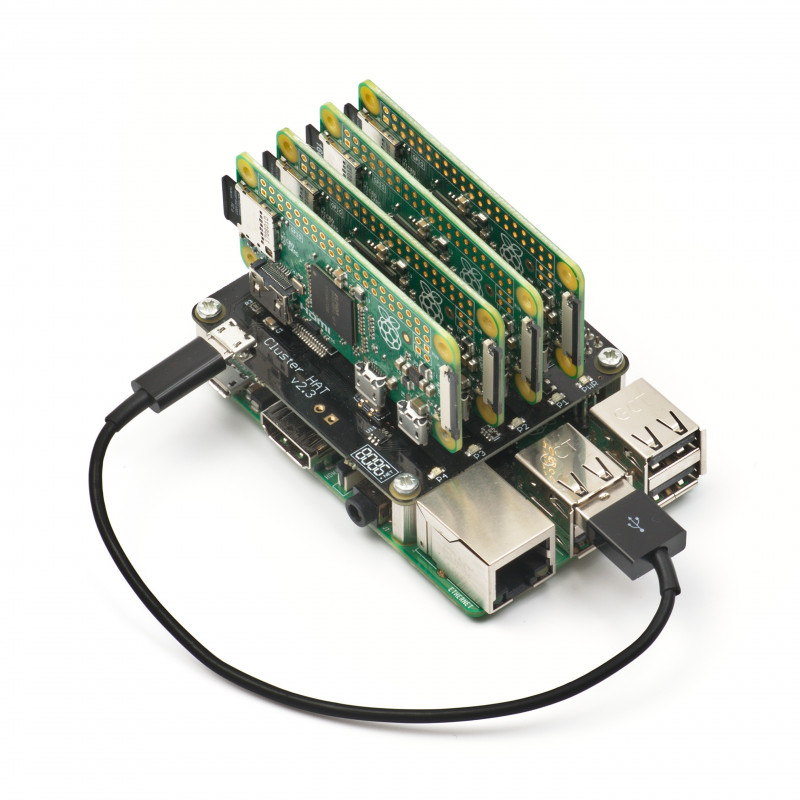

Raspberry Pi cluster HAT
Keď chceme zvýšiť výkon nášho Raspberry Pi, nerobí sa to ľahko. Najjednoduchším spôsobom je kúpiť si novší model. Cluster klobúk je určený pre pripojenie viacerých Raspberry Pi na jedno Raspberry Pi za účelom zvýšenia jeho výkonu. Keď hovorím výkon, jedná sa napríklad o výkon RAM, CPU, GPU alebo o navýšenie počtu jadier nášho Raspberry Pi. Viac sa problematikou klastra budeme zaoberať v samostatnej lekcii.
Raspberry Pi Cluster HAT môžeme kúpiť napríklad tu.
Zaobstaráme ho za cenu okolo 900, - Sk. Drahšie sú na ňom ďalšie Raspberry Pi, ktoré si pre jeho vytvorenie musíme dokupovať.

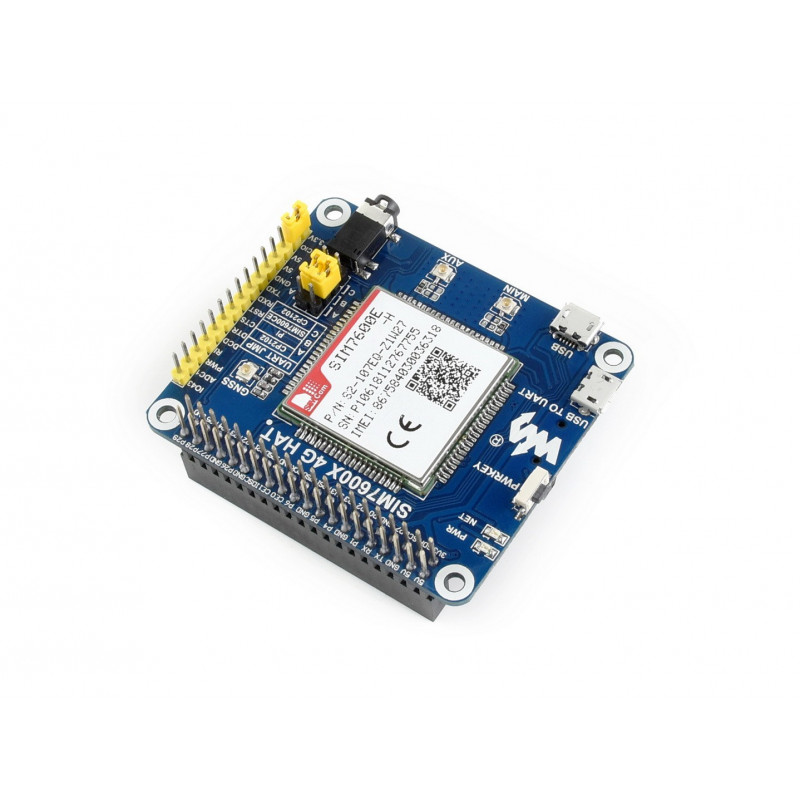

Raspberry Pi 4G HAT
Ak chceme multifunkčné prenosné Raspberry Pi, budeme mu musieť dodať ešte internet. 4G klobúk nám umožňuje pripojiť SIM kartu k nášmu Raspberry Pi. Po pripojení SIM karty môžeme cez naše Raspberry Pi prijímať mobilný internet, posielať SMS či dokonca volať ako z mobilného telefónu. O 4G klobúku od spoločnosti M5Stack bude si opäť povieme v neskorších lekciách.
Obstarávacia cena Raspberry Pi 4G HAT je okolo 2000, - Sk a možno kúpiť napríklad tu.
Ďalšie klobúky
Nižšie sú uvedené ďalšie zaujímavé klobúky, s ktorými sa dá v rámci Raspberry Pi pracovať:
- Klobúk na pripojenie viacerých kamier
- Klobúk pre rozšírenie portov USB
- Klobúk na vytváranie projektov s legom
- Klobúk pre napájanie Raspberry Pi cez Ethernet
V budúcej lekcii, Raspberry Pi - Dotykový displej , si k Raspberry Pi pripojíme dotykový displej.
