Porty
- simplex - jednosmerný prenos (tlačiareň)
- halfduplex - obojsmerný - nemôžu prebiehať na raz
- fullduplex - obojsmerný - tam aj späť naraz
Sériovej
- dáta sa posielajú za sebou -> sériový prenos
- asynchroní - prijímač a vysielač sú synchronizované len fázou, frekvenciou alebo ničím
- isochroní - synchronizované frekvencií a fáz
RS232 (COM porty)
- komunikačné rozhranie PC
- používa sa: priemysel, meracia technika
- fullduplex
- sériový
Výstupné vodiče (prenos)
- DTR - data terminal ready
- RTS - request to send
Vstupy (prenos)
- DSR - dáta set ready
- CTS - clear to send
Log. úrovne (Vysielanie)
- TxD - Transmit dáta
Log. úrovne (Príjem)
- RxD - recieve dáta
log. 1 od -3V do -15V
log. 0 od + 3V do + 15V
Strobe - interval pre spracovanie signálu ... pre zníženie chybovosti používa 8bit unicode
Firewire
- výrazne rýchlejší ako RS232
- 6 pinov
USB
- universal serial bus
- priemyselný štandard
- USB 1.0 master (host) - slave -> potrebuje inteligentné hosťovacie
zariadenia, aby fungovalo (počítač)
full speed 12Mib / s
low speed - 1,5Mib / s (myši, klávesnice ...)
isochroní - dáta
asynchroní - signalizácia
master - môže byť až 127 pripojených zariadení, každé zariadenie musí mať vlastný adresu
- master (host) - slave -> potrebuje inteligentné hosťovacie zariadenia, aby fungovalo (počítač)
- full speed 12Mib / s
- low speed - 1,5Mib / s (myši, klávesnice ...)
- isochroní - dáta
- asynchroní - signalizácia
- master - môže byť až 127 pripojených zariadení, každé zariadenie musí mať vlastný adresu
- HUB (rozbočovač) aktívne - podporujú napájanie výstupu
pasívne nemá napájanie výstupov
- aktívne - podporujú napájanie výstupu
- pasívne nemá napájanie výstupov
- LDC - non return to zero - signál vydrží v danom stave celú periódu
- CRC - cyclic redudnant code (dá sa z neho určiť, kde sa vyskytla chyba)
- PnP - plug and play
- Hot Swap - musí byť ošetrené indukčnosti na portoch
- Halfduplex
- USB 2.0 40x vyššiu rýchlosť (480 Mib / s) - hi-speed
na vstupoch 4KB buffer (fifo)
log. 1 <2,8V
log. 0 <0,3V
konektory A - 4 piny v rade
B - štvorec (tlačiarne)
míny - A, B, ...
- 40x vyššiu rýchlosť (480 Mib / s) - hi-speed
- na vstupoch 4KB buffer (fifo)
- log. 1 <2,8V
- log. 0 <0,3V
- konektory A - 4 piny v rade
B - štvorec (tlačiarne)
míny - A, B, ...
- A - 4 piny v rade
- B - štvorec (tlačiarne)
- míny - A, B, ...
- USB 3.0 10x rýchlejší (4800 Mib / s)
double simplex (duplex)
prekódovanie na 10 bit
prenos po: byte, packet
max 5x húb za sebou
huby vytvára strom
18 mA
- 10x rýchlejší (4800 Mib / s)
- double simplex (duplex)
- prekódovanie na 10 bit
- prenos po: byte, packet
- max 5x húb za sebou
- huby vytvára strom
- 18 mA
Paralelné
centronics
- simplex (navrhnuté pre tlačiarne)
- 8 bit -> koľko je možné poslať naraz
- 25 pinov
- max 2m (dĺžka kábla)

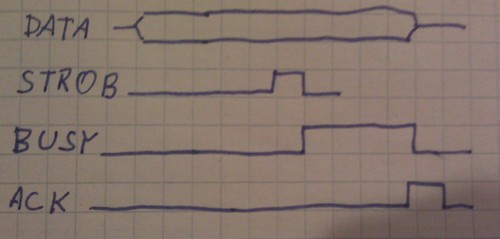

- Strobe - oznamuje platnosť dát
- busy - prebieha spracovanie dát
- ACK - prerušenie
- IRQ - interupt request
- enhanced paralel port
- half duplex
- rýchlejšia komunikácia so zariadeniami
IEEE 1284
- kompatibilný s predchádzajúcimi
- nástupcu Centronics

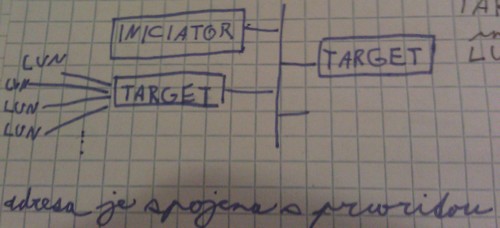

SCSI
- Iniciátori - radič, priorita 7 (posiela príkazy targetu, ktorý na ne reaguje)
- TARGET - je ich 7 (do 8 s iniciátorom)
- LUN - logical unit
adresa je spojená s prioritou, priority -> 7,6,5 ... 0; 15,14 ...
- 50 alebo 80 pinov
- má vlastné bios
- najrýchlejší z paralelných portov
- dnes sa používa u serverov, diskových polí (ISCSI)
